ARD系列低壓電動機保護器

安科瑞 張徐榕

1 概述

    ARD系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

2 產品選型

2.1數字式電動機保護器

● 型號說明

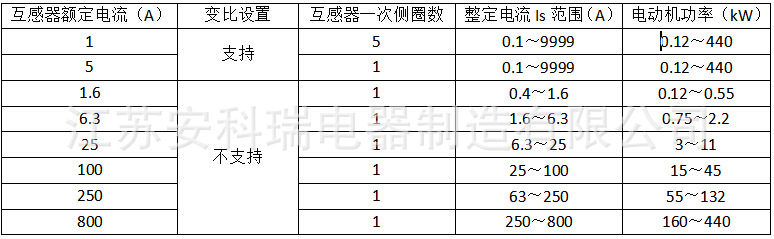

● 額定電流

表 1

● 額定電流附加說明

 表 2

注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。

● 起動方式

表 3

注：

1、手動模式：保護器參與控制，起動方式為直接起動（全壓起動）、雙向起動時，保護器設置為手動模式。

2、兩步模式：保護器參與控制，起動方式為星/三角起動（兩繼電器）、自耦變壓器（兩繼電器）時，保護器設置為兩步模式。

● 附加功能

表 4

注：1、“√”表示可以選擇的附加功能。

2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。

●顯示方式

 表 5

注：對于無顯示要求的客戶，必須在一批訂單中訂購一個90L顯示單元，作為調試使用。

● 產品規格

注：

1、“■”為標配功能，“□”為選配功能。

2、選配失壓起重（抗晃電）功能含電壓和故障記錄功能。

● 技術指標

2.2模塊式電動機保護器

● 型號說明

● 主體開關量類型

表 6

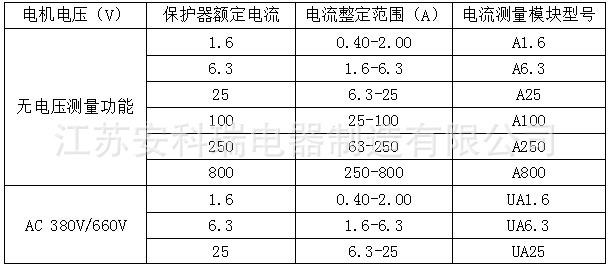

測量模塊

 表 7

附加功能

表 8

● 功能配置

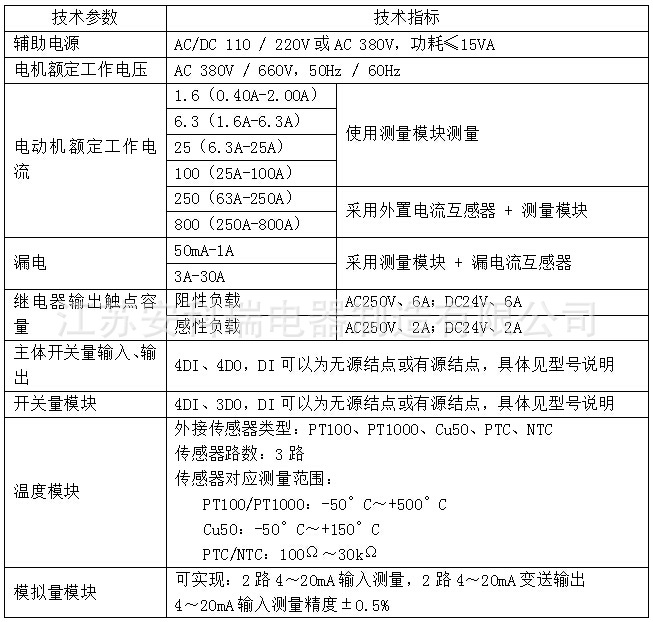

● 技術指標

2.3 產品介紹

2.3.1 ARD2(L)電動機保護器

● 外形及安裝尺寸（單位：mm）

主體模塊

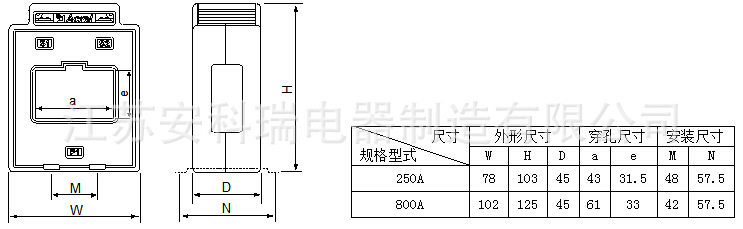

互感器

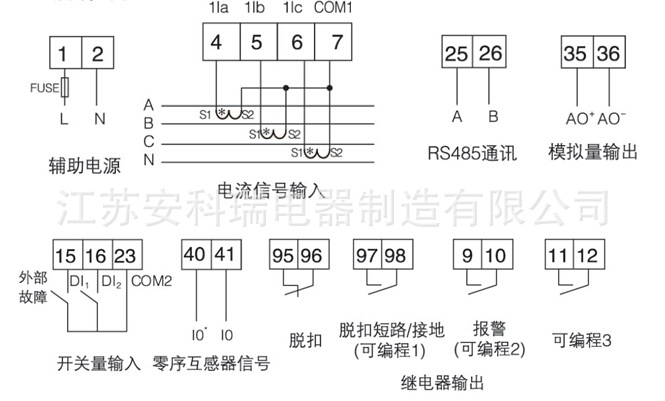

● 接線端子

2.3.2 ARD2F、ARD3電動機保護器

外形及安裝尺寸（單位：mm）

主體模塊

顯示單元



 抗晃電模塊

AC380V電源模塊

互感器

同ARD2(L)互感器部分

● 接線端子

2.3.3 ARD3T電動機保護器

外形及安裝尺寸（單位：mm）

主體模塊：



測量模塊：

電流測量模塊



電流+電壓測量模塊

溫度、模擬量、開關量模塊：



通訊模塊：

顯示模塊：

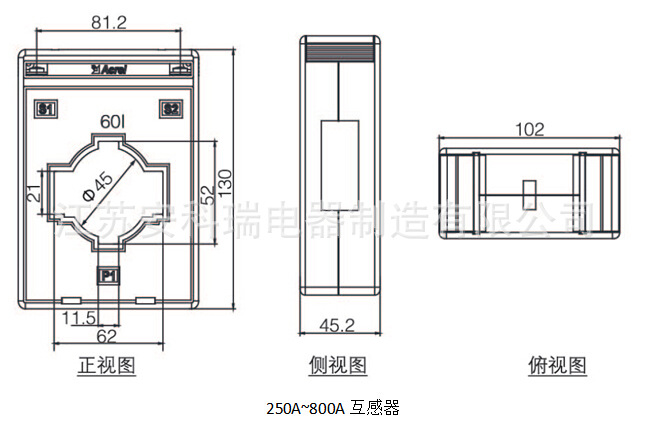

外置電流互感器：

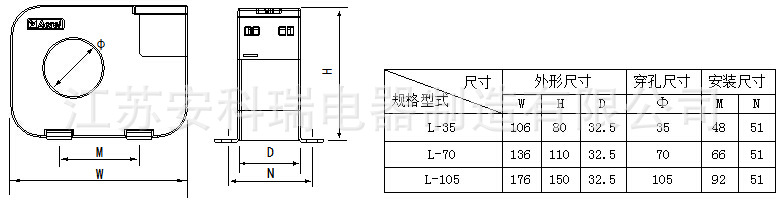

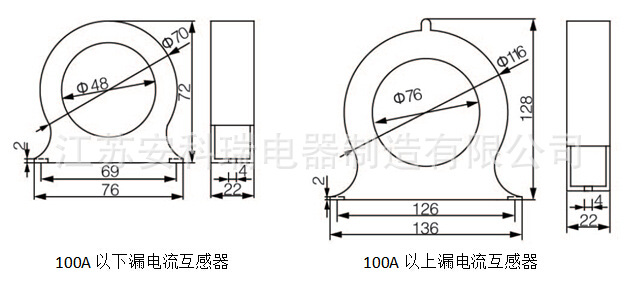

漏電流互感器：

接線端子

主體模塊

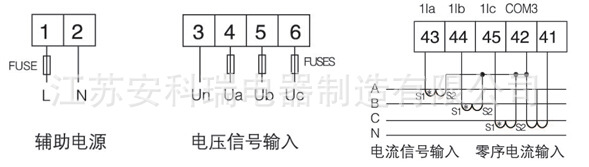

測量模塊

模擬量模塊

溫度模塊

二線制

三線制

開關量模塊

通訊模塊
