DJSF1352電子式直流電能表

　　一. 概 述

　　DJSF1352型電子式直流電能表采用液晶顯示，具有RS485功能可與微機進行數據交換。適合充電樁直流計量、蓄電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。

　　產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、LCD顯示功能。電能表具有高倍過載、高精度、低功耗、停電數據自動保存、長壽命等特點。本電表符合Q/GDW1825-2013 直流電能表技術規范、GB/T29318-2012電動汽車非車載充電電能計量相關技術要求。

　　DJSF1352產品功能眾多，可滿足目前國內外不同場合的特殊要求。

　　主要功能如下：

　　★ 具有正向，反向有功電能量計量功能，組合電能=正向+反向;

　　★ 電壓、電流、功率測量;

　　★ 上12個月結算功能;

　　★ 具有日歷、計時和閏年自動轉換功能，具有校時功能。其中廣播下發的時鐘誤差不得大于5分鐘，在零點前后十分鐘內不準校時，每天只允許校時一次;

　　★ 具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每套費率時段全年至少可設兩個時區，24小時內至少可以設8個時段，時段最小間隔為15分鐘，時段可跨零點設置;

　　★ 調制紅外通訊接口和RS-485通訊接口，采用DL/T645-2007通訊協議和Modbus-RTU協議，RS485的通訊速率可在1200bps、2400bps、4800bps、9600bps、19200bps設置，調制紅外固定為1200bps;。

　　二.規格及主要技術參數

　　2.1規格

　　★ 準確度等級：1級

　　★ 額定電壓(Un)： 750V

　　★ 標定電流DC(外附分流器)： 大電流比75mV接入。

　　★ 脈沖常數：以實際銘牌標注為準

　　★ 輔助電源：供電電壓，DC20-60V或AC85V-265V可選

　　2.2技術參數

　　2.2.1基本誤差

　　在額定電壓(Un)下，電能表基本誤差不應該超過下表的誤差極限

　　2.2.2工作電壓范圍

　　2.2.3潛動

　　在參比條件下電能表電流線路短路，電壓電路分別施加1.1Un和0.8Un，在20min時間內，電能表不能有脈沖輸出或代表脈沖輸出的指示燈無閃爍。

　　2.2.4功率消耗

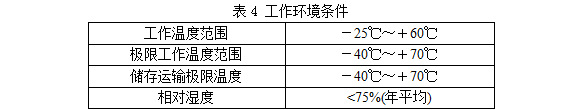

　　2.2.5工作環境條件

　　2.2.6通訊接口

　　2.2.7機械參數

　　★ 外形尺寸：160±0.5mm(長度) 112±0.5mm(寬度) 58±0.5mm(厚度)

　　★ 重量：約0.5kg

　　三.顯示與操作

　　3.1顯示方式

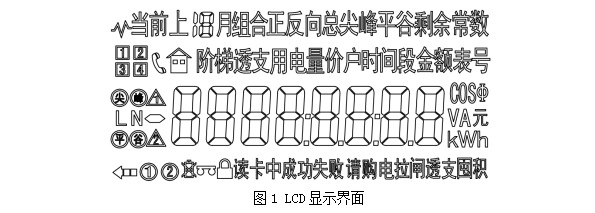

　　電能表采用LCD顯示信息，液晶屏可視尺寸60mm(長)x30mm(寬)，灰底黑字。

　　3.2顯示功能

　　★ 采用液晶顯示，顯示方式分為自動循環顯示和按鍵顯示兩種，顯示項目可設。

　　★ 顯示有背光功能，背光為白色，可通過按鍵、紅外出發點亮，誤操作兩個自動循環顯示后自動關閉。

　　★ 可現實累計電量、電壓、電流、功率、時間等信息

　　★ 電能量顯示為8位，出廠默認兩位小數，計量單位kWh。

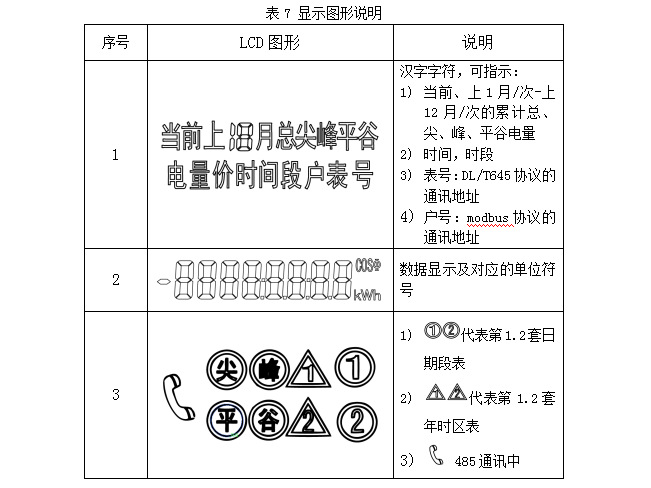

　　★ 用到的LCD顯示信息，各圖形文字說明：



　　序號LCD圖形說明



　　3.3脈沖指示燈

　　脈沖指示燈：紅燈，平時滅，計量電能時閃爍

　　四.通訊

　　4.1通訊接口

　　儀表配置有一個R485通訊接口和紅外通訊接口。

　　4.2 數據讀寫

　　通過485通訊接口，可完成參數設置和抄讀數據。兼容DL/T645-2007協議、Modbus-RTU協議，各協議實現功能分別如下：

　　DL/T645-2007協議：可讀取實時的電參量(電壓、電流、功率)，當前有功電能及費率電能，上12月結算電能，事件記錄數據。費率及顯示設置，電表清零功能。具體參照對應協議詳述。

　　Modbus-RTU協議：可讀取實時的電參量(電壓、電流、功率)，當前有功電能及費率電能，可設置費率，電表清零功能。具體參照對應協議詳述。

　　4.3通訊參數設置

　　通訊地址、波特率、校驗位只能通過RS485接口設置。

　　通訊地址：DL/T645-2007協議通訊地址默認為產品編碼(12位BCD碼)，Modbus-RTU協議地址默認為01。

　　波特率：1200/2400/4800/9600/19200bps可設，校驗位(可設):奇/偶/無。

　　注：默認出廠為9600bps，偶校驗。檢驗位如另有要求，請以實際產品為準。

　　五.安裝使用

　　5.1外觀尺寸

　　電能表應安裝在室內使用，安裝電能表的底板應放在堅固耐火的墻上，建議安裝高度為1.8m左右。空氣中無腐蝕性氣體。電表上部有掛鉤螺釘孔用M4掛鉤螺釘，電表下部有2個安裝孔用M5*35自攻螺釘固定在接線板上(下圖)。(單位：mm)

　　5.2端子接線圖

　　電能表應按照接線端盒上的接線圖進行接線，最好用銅線或銅接線頭引入。



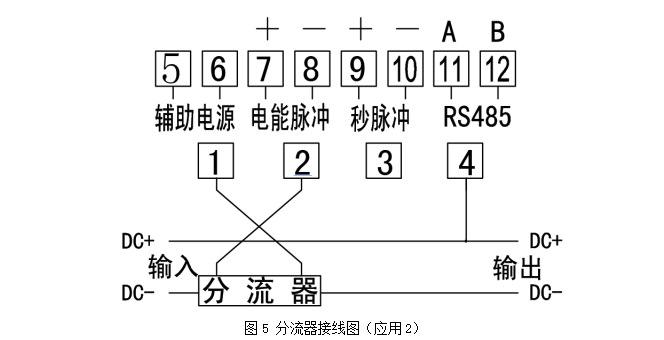

　　外置分流器接線圖如下圖所示：

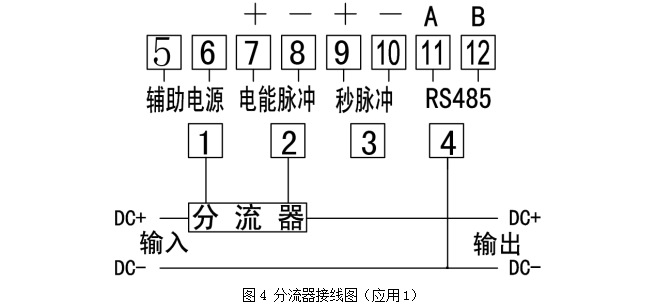

　　圖4 分流器接線圖(應用1)

　　注：當電壓和電流信號全為正或負值時，功率將表示為正，計量正向電能;當電壓和電流信號一正一負時，功率將表示為負，計量反向電能。

　　5.3注意事項

　　電表應安裝在牢固、耐火、不易震動的地方，安裝后的電表應垂直不傾斜。不要私自安裝電表，要按照接線圖正確接線，否則可能會因電壓過高而燒壞電表。接線式要注意因接觸不良和進出線太細而引起的打火和燒壞。注意電表量程，不要超過其范圍，否則可能因電流負載過大而燒壞電表。

六.儲藏及運輸注意事項



　　6.1運輸電能表時禁止使電能表受到劇烈碰撞。

　　6.2本產品為電子器件，故搬運、取放時應盡量避免重物撞擊和磕碰。6.3保存地點環境溫度應為-40℃～+70℃，相對濕度不超過85%。

　　6.4電表應在原包裝的條件下放在倉庫保存，疊放高度不超過5箱。拆箱后的電表，如發現外觀損傷，請不要對電表安裝、加電;單表疊放高度不超過5塊，拆包后的電表不宜儲存。
